Tutorial pengaplikasisan aplikasi simulasi XG5000 dengan sistem kontrol hingga pendekatan pemograman kontrol gerbang logika dasar

XG5000 adalah sebuah aplikasi rancang bangun untuk membuat diagram PLC sebelum di akhirnya didownload pada perangkat PLC. Dengan menggunakan aplikasi ini kita dapat memastikan terlebih dahulu apakah diagram yang kita buat sudah sesuai dengan yang kita harapkan atau tidak, hingga memperkecil kemungkinan kerusakan pada perangkat PLC. XG5000 juga dilengkapi dengan pensimulasian rangcangan, sehingga kemuduan akan memudahkan pada tahap pengawatan.

Berikut ini catatan saya ketika pertama kali menggunakan aplikasi XG5000, mulai dari pengaplikasian aplikasi, contoh pengalamatan I/O, hingga rangcangan diagram dengan pendekatan gerbang logika dasar. Sebelum memulai pengaplikasian kita terlebih dahulu harus membaca Rangkaian konvensional dan diagram tangga yang telah kita rancang. Rangkaian konvensional adalah rangkaian yang menggunakan alat-alat konvensional seperti kontaktor, timer on delay atau off delay, pencacah counter up dan down, dan peralatan lainnya yang digunakan untuk membuat sistem kontrol otomatis dengan memanfaatkan anak-anak kontak yang ada pada peralatan tersebut. Sedangkan diagram ladder adalah metoda pemograman yang akan dijalankan atau di baca oleh PLC.

1. Pengoperasian aplikasi XG5000 berdasarkan 2 rangkaian kontrol di bawah ini :

Gambar1 : contoh diagram Konvensional dan diagram Ladder

Pada gambar1, sistem kerja rangkaian ini adalah apabila saklar di tekan maka motor akan menyala, dan akan off jika saklar bernilai nol.

Gambar2 : sistem kontrol motor operasi DOL

Pada gambar2, sistem kerja kontrol ini adalah saat PB1 ditekan maka motor 3 phasa langsung ON, dan motor di OFF kan dengan menekan tombol PB2. Lihat di Youtube

2. Pengaplikasian rangkaian kontrol motor putar kanan dan putar kiri

Gambar3 : Rangkaian konvensional motor putar kanan dan putar kiri

Gambar4 : Diagram motor putar kanan dan putar kiri

Yang ingin mengetahui cara pengaplikasiannya secara langsung bisa cek videonya di Youtube

3. Contoh pengoperasian aplikasi XG5000 dengan pendekatan pemograman rangkaian logika

a. Gerbang Logika AND

    Gerbang logika AND adalah gerbang yang mempunyai 2 atau lebih masukan dengan 1 keluaran. Hasil keluaran merupakan perkalian dari jumlah masukan, jika salah satu atau semua masukan bernilai logika 0, maka keluaran akan beharga logika 0, dan jika semua masukan bernilai logika 1, maka keluaran akan bernilai logika 1.

Gambar5 : Rangkaian logika AND

Gambar6 : Diagram Ladder logika AND dan Tabel kebenaran gerbang AND

Bisa cek langsung tutorialnya lewat video

b. Gerbang logika OR

    Gerbang logika OR adalah gerbang logika yang memiliki dua atau lebih masukan, dengan satu keluaran. Hasil keluaran merupakan proses penjumlahan logika masukan, jika salah satu atau semua masukan bernilai 1, maka keluaran akan berlogika 1, jika semua masukan bernilai logika 0, maka keluaran akan berlogika 0.

Gambar7 : Rangkaian logika OR

Gambar8 : Diagram logika OR dan Tabel kebenaran gerbang OR

Cek videonya

c. Gerbang logika NOT

    Gerbang logika NOT adalah gerbang yang beroperasi  kebalikan (incverter), gerbang NOT memiliki 1 input dan satu ouput, jika inputnya berlogika 1, maka outputnya akan berlogika 0, dan sebaliknya.

Gambar9 : Rangkaian logika NOT

Gambar10 : Diagram Ladder gerbang NOT dan tabel kebenarannya

Lihat videonya di youtube

d. Gerbang Logika NAND, NOR dan XOR Eksklusif

    1. Gerbang logika NAND merupakan kebalikan dari operasi gerbang AND. Gerbang ini juga memiliki dua atau lebih masukan dengabn satu keluaran, jika salah satu masukan berlogika 0, maka keluaran akan bernilai 1, dan jika kedua masukan bernilai logika 1, maka keluaran akan bernilai 0.

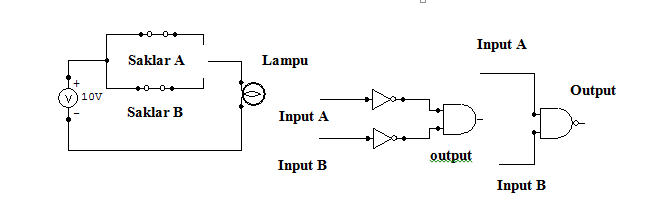

Gambar11 : Rangkaian logika NAND

Gambar12 : Diagram ladder rangkaian logika NAND dan tabel kebenarannya

    2. Gerbang logika NOR merupakan operasi gerbang logika yang membalikan keluaran daru operasi logika OR. Gerbang NOR memiliki dua atau lebih masukan yang di gandengkan dengan logika NOT. Lihar gambar berikut :

Gambar12 : Rangkaian logika NOR

Gambar13 : Diagram ladder dan tabel kebenaran logika NOR

    3. Gerbang logika XOR eksklusif, disebut gerbang eksklusif karena keluarannya yang berbeda dengan gerbang-gerbang sebelumnya, gerbang ini hanya akan bernilai 1 apabila kedua inputnya bernilai beda, dan jika kedua input bernilai sama maka outputnya akan bernilai 0.

Gambar14 : Tabel kebenaran dan rangkaian logika XOR Eksklusif

Gambar15 : Diagram ladder gerbnag logika XOR Eksklusif

cek videonya di youtube

Demikianlah cara pengaplikasian dari aplikasi XG5000 dengan contoh contoh rangkaian sederhana serta pendekatan pemograman dengan logika dasar. Jika ada pertanyaa, kritik dan saran bisa ditulis di kolom komentar dibawah, Semoga bisa bermanfaat.
